随着半导体器件向高功率密度、高集成度方向持续演进，热管理问题已成为制约器件性能与可靠性的关键瓶颈。
金刚石材料因其极高的热导率，在芯片散热、光通信、射频微波、激光器等高功率应用场景中正发挥越来越重要的作用。

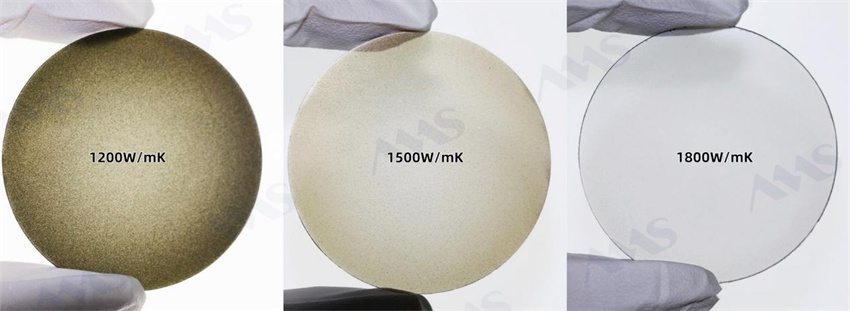

在多晶金刚石热沉片领域，先材（深圳）半导体科技有限公司依托全流程自主可控的制造能力，已实现大尺寸、超薄化、高导热等级产品的规模化制备。

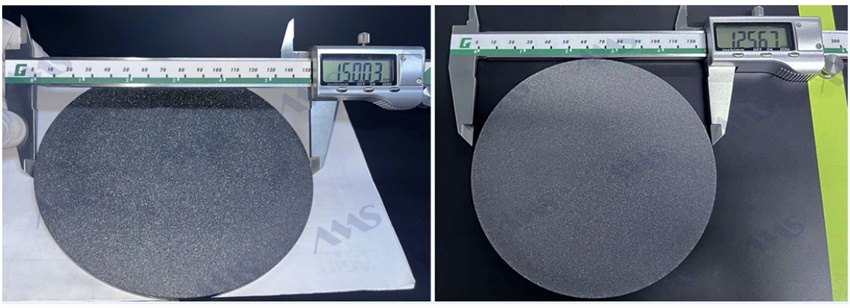

多晶金刚石热沉片的尺寸越大，生长与加工的应力控制难度呈指数级上升。先材半导体已实现2-3英寸产品的稳定批量生产，最大可供应8英寸产品，直接对标高端半导体晶圆级应用需求。

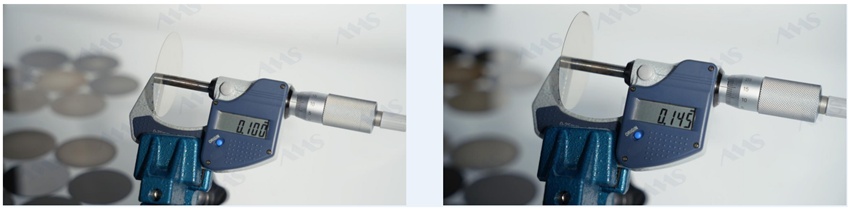

在超薄规格方面，0.1mm厚度是行业公认的痛点——易碎、翘曲、加工良率低。
先材半导体通过全流程工艺优化，实现了0.1mm超薄多晶金刚石热沉片的稳定制备，解决了“薄”与“难度”之间的平衡难题。

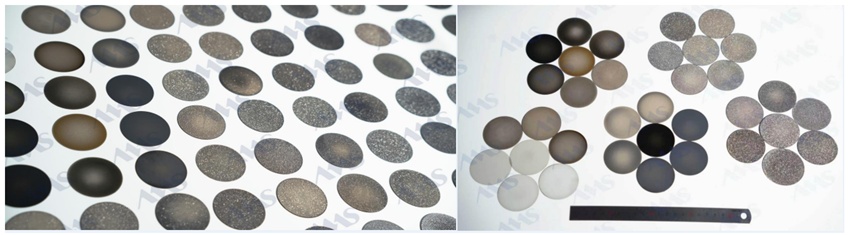

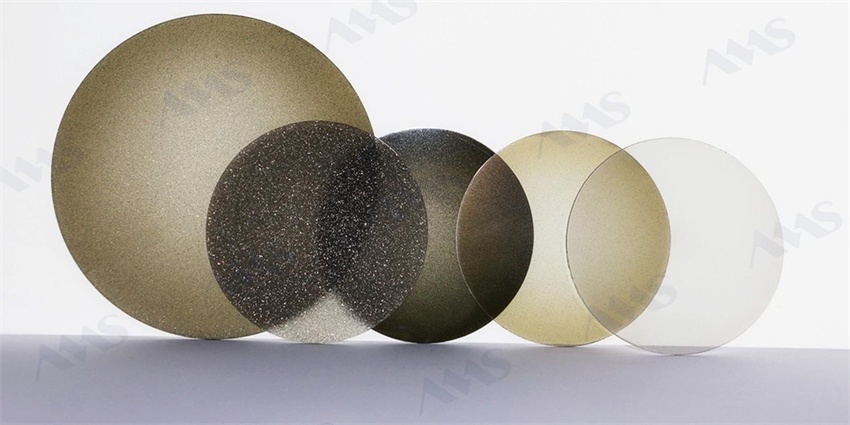

产品尺寸展示0.1mm—1.9mm

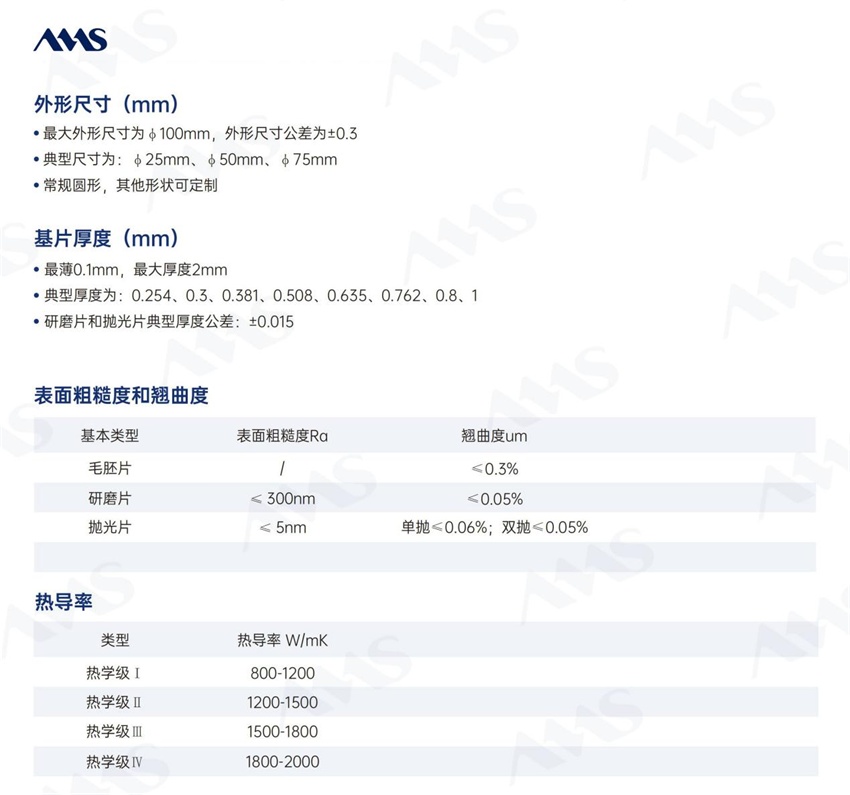

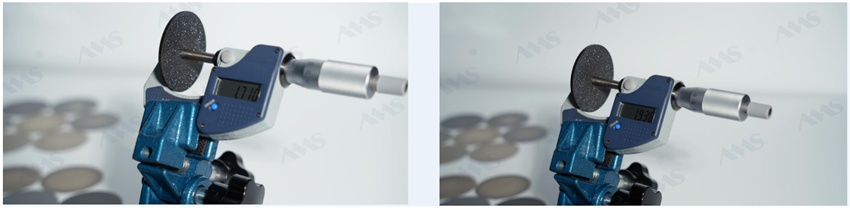

对于芯片贴装场景，厚度一致性直接影响贴片良率与热阻稳定性。先材半导体的研磨片与抛光片，厚度公差可控制在±0.005mm （10微米）以内。在金刚石这种硬脆难加工材料中，这一精密加工级别意味着“即贴即用”的高精度基板交付能力。
先材半导体不仅提供热沉片基材，还配套激光加工与金属化镀膜服务。金属化可定制TaN、Ti、Cu、Ni、Au等体系，满足不同焊接工艺与可靠性要求。
应用场景
随着算力、半导体、光通信等领域对高效散热需求的持续上涨，金刚石热沉片的应用边界正在不断拓展。先材（深圳）半导体科技有限公司依托全流程自主可控的制造能力，为客户提供从材料到镀膜的一体化散热解决方案。
